GSM無線智能防盜報警系統用戶使用說明書

概述:

GSM智能報警系統，具備傳統電話報警的所有功能，而不依賴有線電話，借助成熟穩定、覆蓋面廣的GSM網絡(luò )，采用撥打報警電話和發送中文短消息形式進行報警，具有直觀、可靠、便捷的優點。

短信報警還具有傳統電話不可比擬的優點：當用電話撥號報警時，如果主人正好在使用電話，就不能及時處理報警信息，甚至由于延誤警情造成損失。而采用GSM報警系統，即使主人正在使用手機，也能在通話中及時收到報警短消息，而且短信可包含大量的報警信息，比傳統語音錄音更直觀，具有很強的擴展性。

GSM無線報警器的基本功能

1. 全無線系統，通過GSM網絡(luò )報警報警，安裝簡便快捷。

2. 充分利用GSM系統的短信功能，信息直觀方便。

3. 可向預設5組報警電話號碼號碼及2組接警中心號碼。

4. 具有七路有線輸入控制端，方便連接各種有線探頭。

5. 主機具有數字指示，顯示有線及無線防區號碼及其讓信息。

6. 可配各種無線探測器、紅外對射柵欄、煙感、煤氣感、、緊急按鈕現。

7. 密碼操作，確保系統安全。

8. 通過無線遙控器，控制該系統布防、撤防或緊急報警。

9. 遠程監聽現場聲音功能。

10. 外接喇叭接口、靜音/警笛聲報警轉換。

11. 主機具有繼電器輸出控制端，方便可聯動電源、錄像等。

12. 一路輸出可以控制相應電源開關。

標準配置

主機一臺，電源，紅外探測器各一個，無線門磁一組，遙控器兩個，警號一個。

可選配：無線煙感探頭，無線燃氣探頭，無線紅外幕簾對射，無線卷閘門，緊急按鈕等。

技術參數：

1. 工作電壓：DC 9～12V

2. 待機電流：8~15mA

3. 工作溫度：-15℃～ +55℃ 相對濕度≤90%

4. 支持GSM900/1800MHz雙頻工作模式

5. GSM發射功率：CLASS4（2W）/EGSM900，CLASS1（1W）/GSM1800

6. 無線工作頻率: 315±0.2MHz MHz

7. 無線編碼方式：ASK

8. 無線接收靈敏度：-95dBm@12dB SINAD

9. 無線探測器數量：28個

10. 報警電話數量：5組，2組接警中心號碼，號碼長度：最大20位

11. 外置警號音量:≥110dBspl

一．報警系統的安裝

1. 主機的安裝

主機是利用GSM信號進行報警，只要是有GSM網絡(luò )信號的區域，不需額外連接。

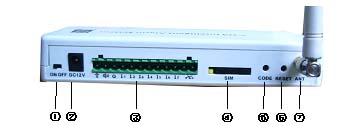

主機后側的外部接口功能與安裝

① 備用電池（可選配）開關，打到ON時， 即使外部電源掉電或停電，備用電池仍可供主機工作24小時以上。

② 外部電源插座，接12V/1A直流電源，內芯正極。

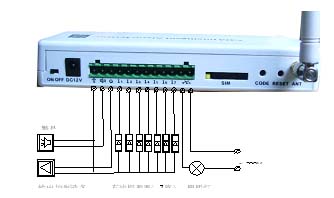

③ 外接12芯插座：從左至右依次為：

第1腳未公共地；

第2腳為警號正，警號負接公共地；

第3腳為控制輸出端口，與公共地組成控制輸出端口，輸出高電平或低電平；

第4，5，6,7,8,9,10腳是有線信號輸入端，與公共地組成有效輸入端囗，輸入低電平(或對地短路)均可觸發報警；

第11，12腳是內部繼電器引出端，接通最大負載100W。

④ SIM卡座，用筆尖等按壓SIM卡座位的黃色按鈕，卡座彈出,放好SIM卡后再放回。

⑤ 對碼(CODE)，主機與外部無線設備對碼。

⑥ 復位鍵(RESET), 用來復位(重新初始化系統到出廠狀態)。

⑦ 天線端口(ANT)，主機使用之前，要先安裝好天線。

2. 門磁/窗磁的安裝

門磁的原理是感應磁控管與磁鐵的距離，當兩者拉開一定的距離時, 它就能感應到，將它安在門窗上，可探測到門窗的開合，安裝時將磁鐵與發射器一個裝在門上，一個裝在門框上，用雙面膠粘牢或用螺絲固定即可。

3. 紅外探測器的安裝

紅外探頭原理是感應紅外線的變化, 它能探測到人體的移動, 探測距離為5-15米, 標準紅外探頭的探測角為水平110°,垂直60°, 安裝時將紅外探頭固定在墻上, 離地面2～2.2米，調整角度, 面對需監測的區域。

二、報警主機的使用

1. 設置主機的報警電話號碼

方法1

在SIM卡上預存5組報警電話電話號碼, 用戶名用A1~A5, 如果要與接警中心聯網，再存最多2組接警中心號碼C1，C2， 報警時, 主機按順序撥打A1~A5的電話(如果有接警中心號碼，先撥打中心號碼), 如果選擇短信報警，則先向報警電話戶發短信報警。

每組號碼不超過20位，國際號碼不要加“+”，國內號碼不要加“86”，國內手機號碼不要加“0”。

方法2

用戶用手機向主機號碼發短信：

設置或更改報警電話格式為：“****號碼1(2/3/4/5)########”

設置或更改接警中心號碼格式為：“****中心1（2）########”

本說明書中，如未特殊注明，“****”代表4位密碼，”##########”代表有效電話號碼，“XXXXXXXXXX”代表文字（如中文或英文短信）。

如1234號碼11388888888，即設置新報警電話號碼1為13888888888。

注意：系統只識別：號碼1~號碼5，中心1，中心2， 7個關鍵字。

2. 設置主機發送的短信內容

方法1

把SIM卡上的短信全部刪除，再存10條短信:

第1－7條對應有線輸入端口1－7時報警時，主機向報警電話發送短信的內容。

例如， 第一條短信寫：“1XX區XX棟XX號煙霧報警”，1代表外部輸入端口的識別碼1，當端口1報警時, 主機向用戶手機發送短信的內容為” 1XX區XX棟XX號煙霧報警”;

同樣方式編寫2~7條短信的內容，對應輸入端口2~7,如沒有書寫該短信, 系統會(huì )發默認短信: “1/2/3/4/5/6/7區域報警”。

第8條短信對應已對碼無線報警設備(如門磁, 紅外, 煙霧, 煤氣等)報警時，主機發的信息, 如“8無線門磁報警”，如沒有書寫該短信, 系統會(huì )發默認短信: “8無線報警”。

第9,0條對應主機設置的幫助信息, 如果用戶遺忘主機的具體設置方法和內容, 只要發短信內容為”****幫助”到主機號碼, 主機即發此幫助信息到用戶手機, 用戶也可自行書寫一些信息以供不時之需。如沒有書寫該短信, 系統不會(huì )對用戶的幫助短信有反應。

以上10條短信的內容用戶可按格式另行書寫, 但每條短信內容最前面的數字“1,2,3,4,5,6,7,8,9,0”不可缺少, 且要放在短信的最前面, 注意每條短信內容不能過長（中文70字，英文128個字符，超過將自動丟失）。

方法2:

用手機編輯短信內容, 然后將其發送到報警主機號碼上, 完成操作:

短信格式為: “****短信1XXXXXXXXXX“。

例如， 發送短信內容為：“****短信1外部輸入一報警”，當端口1報警時, 主機向用戶手機發送短信的內容為 “1外部輸入一報警”;

同樣方式用來設置或修改其余的9條短信。

3、在主機與無線探測器的對碼

初次使用時，無線紅外探測器、無線門磁、遙控器等都需要將其編碼預存在主機內, 即對碼, 操作如下:

1） 初次對碼(注意,本系統的基本配置均已對碼, 可直接使用):

按住對碼鍵(CODE)不要松開直到(4~5秒)主機發出”嘀”的一聲提示音后松開對碼鍵, 系統便進入對碼狀態, 此時把配件的電源逐個打開, 并使其進入發射狀態, 主機就會(huì )讀取該探測器的配置數據并記錄為報警配件的身份, 待其報警時主機給予響應, 對碼狀態超過20秒后, 系統會(huì )自動退出對碼狀態。

注意: 操作完成一個探測器的對碼配置后, 主機會(huì )發出”嘀…嘀”的提示音, 同時面板上的數碼顯示燈會(huì )顯示對應的防區號。

2） 增加對碼:

若需要增加探測器又不想取消已對好探測器, 只需按住對碼鍵(CODE), 2~3秒后松開后，再按住此鍵直到主機發出”嘀”的一聲提示音, 松開鍵后即進入增加配置狀態, 這時再使要對碼的探測器進入發射狀態, 系統即可將其加入主機的配置, 面板上的數碼顯示燈會(huì )顯示對應的防區號, 對碼完成后再按一下對碼鍵, 主機會(huì )發出”嘀“的提示音, 退出對碼狀態, 原來已對好的碼依然保留。

3） 刪除已對好的碼, 按初次對碼的方式把需要的探測器重新對過即可。

4、主機的報警/接警功能

1）開機與初始化

首先將天線安裝好，SIM正確放入主機卡座后, 插上電源(12V/1A), 電源指示燈紅燈亮, 之后主機進入布防狀態，狀態（STATUS）燈亮，然后尋找GSM網絡(luò ), 及SIM卡信息，此時信號指示燈（SIGNAL）閃爍, 如沒有信號或信息不正確，信號燈不亮, 如果初始化正常，信號指示燈亮，系統進入待機狀態。

2） 主機報警

當在布防狀態下，若有線輸入端觸發報警(I1~I7任一端有低點平)，或無線探測器觸發報警(無線紅外、無線門磁、遙控器的緊急按鈕等動作)，均會(huì )使主機發出報警信息, STATUS指示燈閃爍。

3） 有效接警/解除報警

當有報警信號觸發主機時, 主機的警號會(huì )響起（如中途無有效接警或解除）, 之后向手機號碼發送報警短信, 然后會(huì )連續連續撥打接警中心和報警電話（如中途無有效接警或解除，最多5遍）。

如果有報警電話接通, 輸入密碼后, 再按”6#”報警解除， 主機隨即掛機，不再撥打電話， 如果未按”6#”而掛機，則表示報警未解除，主機仍會(huì )繼續撥打報警電話。

5、設置主機的功能

方法1: 電話遠程遙控

用戶撥打主機的號碼, 大概10秒后, 主機會(huì )自動接通, 用戶輸入密碼(初始密碼為1234)加”�！�，”滴”一聲后進入功能設置操作：按如下鍵進行設置:

0# 布防,0*撤防；

1# 控制口1輸出高，1* 控制口1輸出低(默認)；

4# 繼電器兩觸點吸合，4* 繼電器兩觸點斷開(默認)；

5# 報警時先發短信(默認)，5* 報警時不發短信；

6# 解除報警，主機掛機；

7# 報警時主機發警聲(默認), 7* 報警時主機不發警聲；

8# ****(新密碼)#，修改成新密碼；

9# 主機監聽關閉、同時輸出報警聲(默認)，9*主機監聽打開、同時關閉報警聲。

注意： 以上設置操均以#或*結束命令, 若”嘀”一聲表示操作成功, 沒有響應聲則表示操作有誤，應重新輸入。

方法2: 短信設置

用戶向主機號碼發短信設置, 短信內容為：****XXXXXXXXXX(中文短信內容）

可設置內容如下：

撤防

輸出高

輸出低

繼電器合

繼電器開

幫助

用戶####(4位用戶代碼，用于聯網)

密碼****（更改新密碼****)

如：“1234布防, 輸出高，繼電器合”

內容也可單獨設置，

又如：1234密碼6789，設置密碼為6789。

如短信回復功能打開，則主機會(huì )在短信處理完成后會(huì )返回一條短信確認當前狀態，如：撤防,輸出高,繼電器合。

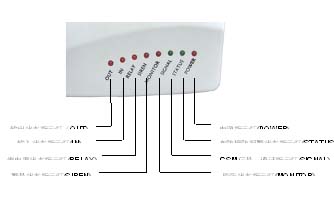

6. 識別主機面板上的8個指示燈

1. 輸出指示燈（OUT）對應控制輸出口的狀態，當該端口輸出為高電平，指示燈亮，為低電平時，指示燈滅。

2. 輸入指示燈（IN）對應輸入端口IN1~IN7的狀態，當該任意一端口的有報警時（低電平）,指示燈亮，無報警（高電平），指示燈滅。

3. 繼電器指示燈（RELAY）對應主機內部繼電器的狀態，繼電器吸合（2個引出端連通），指示燈亮，繼電器釋放（2個引出端斷開），指示燈滅。

4. 警號指示燈（SIREN）對應主機現場警號的狀態，當報警聲開啟，指示燈亮，如報警聲關閉，指示燈滅。

5. 監聽指示燈（MONITOR）對應主機現場監聽的狀態，當現場監聽開啟，指示燈亮，現場監聽關閉，指示燈滅。

6. GSM信號指示燈（SIGNAL）對應主機GSM信號和SIM卡狀態，主機搜尋GSM網絡(luò )信號和初始化SIM卡時，綠燈閃爍, 正常時, 燈亮，不正常, 燈熄 滅, 當通話時, 燈閃爍。

7. 狀態指示燈（STATUS）對應主機的所處的狀態，布防時，指示燈亮；撤防時，指示燈熄滅, 報警時，指示燈閃爍。

8. 電源指示燈（POWER），上電時，指示燈亮。

9. 防區指示燈（ZONE ID）:

面板右上側的”8字”燈，顯示對應防區號，可顯示1～9，A～F共15個， 1～7代表1～7有線輸入, 8～F代表第8～15無線防區, 1～F與”.”同時顯示， 代表第16～30無線防區。

三．無線遙控器的使用

無線遙控器有3個鍵：布防鍵 ，撤防鍵 ，緊急鍵 。當按一下布防鍵，主機面板狀態指示燈（STATUS）閃亮，30秒自動布防狀態，這時無線探測器觸發或有線端口觸發都會(huì )使主機報警，拔出電話和發送短信,此時主機面板狀態燈（STATUS）變?yōu)榫G色閃爍。當你按一下撤防鍵，主機面板狀態指示燈（STATUS）熄滅，這時無線探測器觸發或有線端口觸發都不會(huì )使主機報警。當你按一下緊急鍵，不管主機處于布防狀態，還是撤防狀態，都會(huì )使主機報警。

四．相關無線設備的技術參數

1. 磁開關入侵探測器(門磁)

供電電源:DC=12V～8.4V(內置A23DC=12V干電池)

靜態電源:I1≤15μA

發射電流:I2≤15mA

發射頻率:f=315±0.2MHz

發射時間:T≥1秒

發射距離:無障礙距離≥80m；離合距離<15mm

工作環境:溫度:-10℃～+40℃

相對濕度:≤90%

2．被動紅外入侵探測器(紅外)

供電電源:DC=9V～7.2V

靜態工作電流：I1 ≤30μA

發射電流：I2≤20mA

發射頻率：f=315±0.2MHz

發射時間：T≥1秒

發射距離：無障礙距離≥80m

預熱時間：≤2分30秒

連續二次發射間隔：≤35秒

探測距離：5～15m

探測角度：水平110°，垂直60°

工作環境:溫度:-10℃～+40℃

相對濕度：≤90%

3．無線遙控器

供電電源：DC=12V～8.4V

靜態電流：I1=0

發射電流：I2≤15mA

發射頻率：f=315±0.2MHz

發射時間：T≤1秒

發射距離：無障礙距離≥80m

工作環境:溫度:-10℃～+40℃

相對濕度：≤90%
