監控攝像機之無線監控報警系統概述
整個無線監控報警系統劃分為如下三個部分：報警主機（Host）、基站（Base Station）與智能移動節點（Intelligent Mobile Node），其中智能移動節點由嵌入式無線模塊（Embedded Wireless Module）EWM-1與各類傳感器板（Sensor Board）組成。

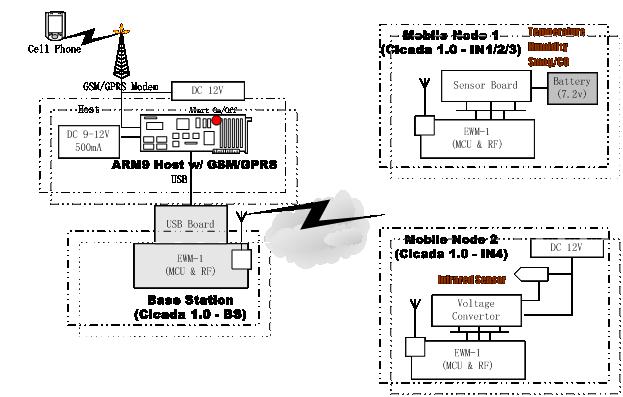

圖1 無線監控報警系統組成原理示意圖
報警主機主要功能為：（1）利用主USB接口，完成與基站的雙向通信；（2）利用RS－232串口（COM1），完成基于GSM/GPRS Modem的中文手機短信的發送；（3）完成多傳感器信息的處理與報警監控；（4）利用RS－232串口（COM0），完成基于PC機超級終端的輔助串口監控，或提供與其它信息處理模塊的接口。
整個無線監控報警系統可使用多個基站（目前為1個Cicada 1.0 - BS）�；镜闹饕蝿�(wù)為完成ARM主機與智能移動節點之間的數據包轉發�；九c智能移動節點之間的無線信道，使用TDM方式，相應的網絡(luò )拓撲為星型結構。
嵌入式無線模塊EWM-1集成了MCU芯片與射頻通信（RF）。傳感器板包括數字式溫/濕度傳感器、半導體氣敏型煙霧傳感器、一氧化碳或煤氣（CO）傳感器，以及被動式紅外探測器等。相應的智能移動節點分別定型為Cicada 1.0 - IN1 (溫/濕度)、Cicada 1.0 – IN2 (煙霧)、Cicada 1.0 – IN3 (CO)、Cicada 1.0 – IN4 (紅外探測器)。報警信息以手機短信的方式向用戶發送，也可進行實時查詢。
這里的所謂1套智能節點包括：Cicada 1.0 - IN1 (2個)、Cicada 1.0 – IN2 (1個)、Cicada 1.0 – IN3 (1個)，以及Cicada 1.0 – IN4 (1個)。
