目前安防行業大多數無線防盜報警產品采用的發射和接收電路都是采用PT2262/2272系列編解碼芯片（SC系列芯片可以直接替代PT系列芯片），很多客戶在購買一套報警器使用后都有增配遙控器、探測器的要求，市場上類似產品琳瑯滿目，能否配套使用、怎樣編碼是客戶特別關心的問題。
要使晶盾安防的遙控類產品編碼配對成功，必須滿足以下幾個條件：
1、聲表元件發射和接收的工作頻率是相同的（315MHz或者433MHz）；
2、發射端PT2262和接收端PT2272的地址碼要完全相同；
3、發射端PT2262和接收端PT2272的振蕩電阻還必須匹配。
為了便于客戶自己修改地址碼，出廠時遙控器的PT2262和接收模塊PT2272的八位地址編碼端通常全部懸空，這樣用戶可以很方便選擇各種編碼狀態，用戶如果想改變地址編碼，只要將PT2262和PT2272的1～8腳設置相同即可。編解碼芯片的振蕩電阻還必須匹配，否則接收距離會(huì )變近甚至無法接收，震蕩電阻接在PT2262/2272芯片的第15~16腳之間，常見的發射端PT2262的震蕩電阻有1.5M/3.3M和4.7M幾種（電阻上分別有155、335、475的字樣），對應的接收端PT2272芯片震蕩電阻阻值分別為為270K、680K和820K（電阻上分別有274、684、824的字樣）
晶盾安防提供的遙控類產品上都預留地址碼編碼區，編碼區都在PT2262和PT2272芯片的附近，采用焊錫搭焊或跳線帽短接的方式來選擇“懸空、接正電源、接地”三種狀態,出廠時除客戶特別要求之外都是懸空的，便于客戶自己修改地址碼。
下面就無線遙控器、無線門磁探測器、無線紅外探測器、無線遙控收發模組如何編碼進行簡要說明。
無線遙控器編碼設置很簡單，首先要確定遙控器的震蕩電阻是多大，客戶要購買到與自己遙控器震蕩電阻一致的遙控器進行編碼設置才能設置成功，下圖中兩款遙控器的RC位置就是震蕩電阻位置，阻值必須相同，如不同則應更換電阻。然后修改地址碼，圖左中SP1位置就是空編碼區，所謂的設置地址碼就是用焊錫將上下相鄰的焊盤用焊錫橋搭短路，如果什么都不接就是表示懸空，圖中SP1需要用烙鐵焊錫搭焊修改為和右圖一致。以上兩點同時滿足兩遙控器才能通用。

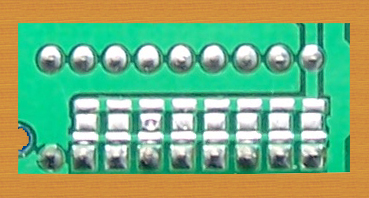

這里需要注意的是，圖左中SP1區內有三排焊盤，標有1~8和H、L等字樣，跳線區由三排組成,中間的焊盤是PT2272解碼芯片的8位地址碼編號，從右至左為1～8，最上面的一排焊盤上左側標有H字樣，表示和正電源相連，最下面的一排焊盤上左側標有L字樣,表示和副電源相連，有的遙控器線路板上沒有標記可以用萬用表進行查找：1～8分別就是2262編碼芯片的A0~A7腳，H、L焊盤也可通過測量查到。下圖右側為未設置過的遙控器，左側的為設置過的。
無線門磁地址碼、數據碼、震蕩電阻的設置都采用跳線座來設置，使用更加方便，與遙控器所不同的是多了一個四位數據碼設置。
上圖是兩個不同設計的無線門磁的線路板。紅色方框內有三排跳線，只能插一只，選擇無線門磁的震蕩電阻，一般震蕩電阻有1.5M、3.3M、4.7M可選；有些門磁的震蕩電阻無跳線座選擇，則只有通過更換電阻的方法進行選擇，震蕩電阻的位置在2262芯片的第15~16腳之間，很容易就能找到。圖中藍色方框內的是八位地址碼跳線座，順序都是從上至下A0~A8共有8位，需要注意的是H、L的位置，L和地相連，H和正電源相連，有些門磁的H、L位置和圖位置相反，則短路帽要相應相反進行跳線。粉色方框內的四排是四位數據碼，一般數據碼位置如圖右為3列，也有H、L兩位置，從上往下為D0~D3，如果數據碼如圖左，只有兩列，則懸空相當于與L短接，插上則為短接H。

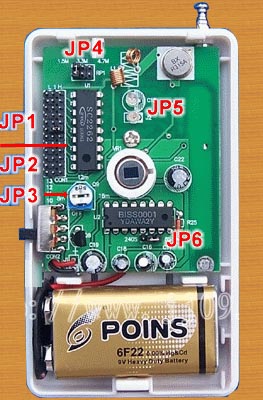

無線紅外探測器編碼和無線門磁探測器類似，只要找到線路板上的八位地址碼、四位數據碼和震蕩電阻位置即可。下面是常用的一款200米無線紅外探測器線路板圖片，地址碼、數據碼、震蕩電阻位置見下圖標注，其它無線紅外探測器與此款類大同小異。
JP1：1～8位地址碼
客戶可以看到無線紅外探測器內部PT2262芯片（或者是兼容芯片）的左側有一個3位12層的跳線設置區，其中從上往下1～8層是地址碼設定區域（紅色箭頭以上），跳線座中間的引腳分別和PT2262芯片的第1～8腳接通，左側的跳線座PCB上標注為“L”，表示和地相連，右側的跳線座PCB上標注為“H”表示和正電源相連，例如：將最頂上的跳線座用跳線帽戴在1和L上，那么也就是將2262的第1腳的地址碼設置成0，同理如果1和H用跳線帽短路，那么就是將2262的第1腳的地址碼設置成1，如果什么都不動，就是將PT2262的第1腳的地址碼設置成懸空，依此類推可以完成8位地址碼設定，地址碼必須和相應的接收板地址碼一致才能正常工作。
JP2：4位數據碼
數據碼的功能是發射器件和接收器件在地址碼一致的前提下，發射器件可以傳輸的一個4位2態的數據。4位數據碼設定區就在地址碼設定區的下方（JP2），數據碼設定和地址碼設定類似，數據碼只有兩個狀態：低電平0和高電平1（如果懸空或和L連線表示被認為是0，和H連線表示1），具體方法是用跳線帽將2262的四位數據碼相關引腳和H或L短路，從上往下的4排跳線座分別和PT2262芯片的第13、12、11、10管腳連同。
JP4：振蕩電阻
振蕩電阻是指PT2262芯片的第15、16腳之間電阻的數值，這個電阻決定了數據脈沖的寬度必須和相應的接收板配套，否則遙控電路無法正常工作�？紤]到產品的兼容性，本產品設計了一個跳線區，可以選擇1.5M/3.3M/4.7M振蕩電阻，便于和多款報警主機進行配套。
聯網型無線煙霧報警器、無線燃氣泄漏報警器的發射模塊編碼設置
無線聯網型的煙霧報警器和燃氣泄漏報警器是在獨立型的基礎上增加了一塊無線發射模塊，打開煙感和氣感的外殼即可找到發射模塊編碼，芯片仍然是2262的，發射模塊上的地址碼、數據碼位置如下圖，震蕩電阻不能通過插帽選擇，只有更換震蕩電阻，常見的震蕩電阻有1.5M和4.7M兩種，適合和不同的報警主機配套。為方便設置，地址碼和數據碼只要和報警器配套的探測器相同或者按照說明書進行設置。
無線遙控開關和遙控器的編碼設置
如果沒有特別說明，我司遙控器發貨時8位地址碼均懸空，也就是說統一型號遙控器和接收板是通用的，客戶購買后可以自行隨意修改。設置地址碼的原則是：同一個系統地址碼必須一致；不同的系統可以依靠不同的地址碼加以區分，至于設置什么樣的地址碼完全隨客戶喜歡。
在接收板和遙控器的編碼芯片線路板附近均可找到如下圖的編碼區，這就是編碼芯片的八位地址碼的編碼區，采用焊錫搭焊的方式來選擇：懸空、接正電源、接地三種狀態。

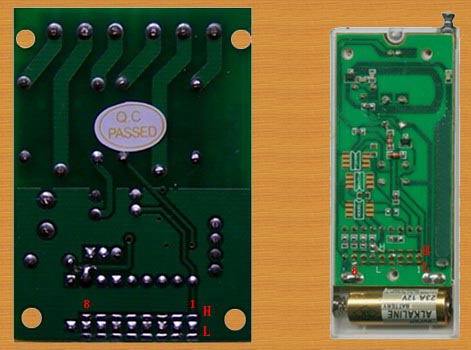

下面以JD-K2-DC,12V兩路遙控接收控制器和JD02-S，1000米兩鍵遙控器為例，介紹如何修改編碼，其它產品修改方法與此款類似。跳線區是由三排焊盤組成，中間的8個焊盤是PT2272解碼芯片的第1～8腳，右邊有1字樣的是芯片的第一腳，下面的一排焊盤上標有L字樣,表示和電源地連同,如果用萬用表測量會(huì )發現和PT2272的第9腳連同；上面的一排焊盤上標有H字樣,表示和正電源連同,如果用萬用表測量會(huì )發現和PT2272的第18腳連同。所謂的設置地址碼就是用焊錫將上下相鄰的焊盤用焊錫橋搭短路起來，如果什么都不接就是表示
懸空，接收板和遙控器的焊錫搭接順序相同即可。
