溫度控制報警器簡介及單元電路設計

    溫度控制報警器當感應到溫度超出我們預先設定的范圍時自動的觸發報警，溫度控制報警器各個單元電路的設計過程中，需要計算電路中各元件的參數，以及性能指標，從而把電路元器件和電路大致確定下來。

    1、溫度控制報警器放大電路：

     設計一個10度-30度以外的溫度控制報警器，需要用電壓來代表溫度的變化，且溫度每上升1度用電壓增加2mv來代替，那么10度-30度則表示為20mv-60mv，即電源提供的電壓在20mv-60mv范圍以外的電路報警。然而電源電壓是5v，故將電壓放大50倍，即比較輸入電壓在1V-3V外報警，選用單電源供電的LM324組成的同相比例放大電路。

    2、溫度控制報警器比較電路:

    本方案中用LM324構成窗口比較器，閾值電壓分別為1V、3V。

    比較電路實現功能：輸入電壓向單一方向變化過程中，經放大器放大后，比較器的輸入電壓從零開始變化，當1V<ui<3V，模擬溫度在10℃-30℃時比較器經過比較輸出均為高電平，二極管不能點亮。當ui<1V時模擬溫度小于10℃，U1:B輸出低電平點亮藍色二極管。當ui>3V時，模擬溫度高于30℃時，U1:C輸出低電平點亮紅色二極管。

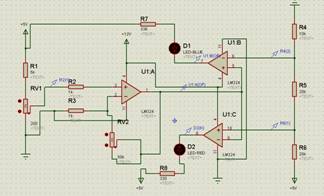

    3、溫度控制報警器整體電路圖
